    软件界面

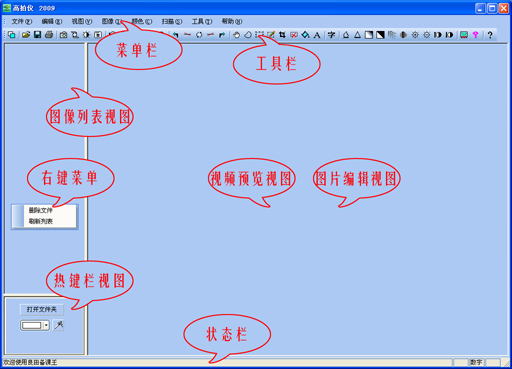

    本软件界面主要分为:标题栏、菜单栏、工具栏、图像列表视图、视频预览视图、图片编辑视图、热键栏视图、状态栏、右键菜单和视图分割线等组成,如上图所示。

标题栏: 主要作用是显示本软件的标题,同时它还包括系统菜单(右键弹出)、最小化按钮、最大化按钮和关闭按钮。 最小化按钮是在用户暂时不使用本软件而转向其它界面时使用。关闭按钮是用户使用完本软件后直接退出的一种方式。

菜单栏: 本软件所有的功能都可以在菜单栏中找到,体现软件的作用。

工具栏: 工具栏是把菜单栏中比较常用的功能以图标的形式显示出来,方便用户操作。

图像列表视图: 显示用户扫描的图片,方便用户预览、打开、删除等管理操作。

视频预览视图: 显示扫描设备能够扫描的范围和效果。

图片编辑视图: 显示图片处理后的实际效果。

热键栏视图: 用户最常用的工具集中区,包括打开文件夹、颜色选择器和拾色器。

状态栏: 显示一些与当前图片有关的状态信息。

右键菜单: 右键打开菜单,菜单项包括“删除文件”和“刷新列表”两个功能,方便用户操作。

视图分割线: 拖动可以调节各视图的大小。

    文件菜单


    文件菜单主要是实现对已经存在的文件进行操作,包括:打开、保存、另存为、打印、打印预览、打印设置、打印(1:1)、发送邮件、网络传真和退出这些功能。



打开
    打开计算机已经保存好的图片进行各种图片编辑,其中图片格式必须为本软件所支持的格式,否则不能打开。同时,可以采用鼠标双击图片编辑视图进行该操作。

保存
    对当前图片编辑视图中的图片进行完各种操作后的结果图片进行保存,图片的文件名、文件格式和文件路径均和原来一样。

另存为
    对当前图片编辑视图中的图片进行完各种操作后的结果图片进行保存,图片的文件名、文件格式和文件路径都可以进行修改。

打印

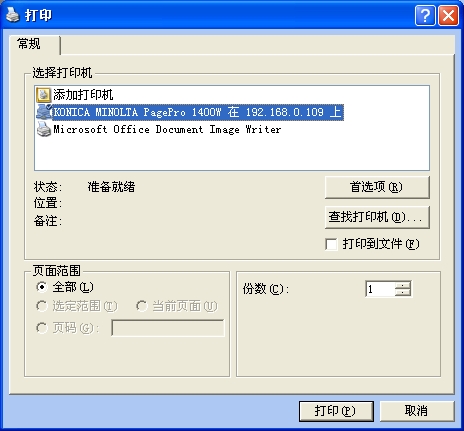

    当前图片编辑视图中的图片进行完各种操作后,可以在打印机中把结果图片打印出来,点击该菜单后,将会弹出打印机选择对话框(如下图所示),选择好打印机后按“确定”按钮,就可以打印图片了。



打印预览
    对当前图片进行打印之前,可以预览打印的结果,该结果为已经选择好的打印机中的打印效果,不同的打印机会有不同的预览效果,所以在打印预览之前应当进行打印设置。

打印设置
    选择已经安装在本计算机上的打印机,该功能应当在打印预览和打印之前进行设置。

打印(1:1)
    该菜单项为勾选菜单。勾选本选项后再进行打印,打印出来的图像大小为实物大小。注意:该打印的图片必须为本设备扫描的图片,而且扫描时必须保持实物与底座在同一高度。

发送邮件
    方便用户将扫描处理后的图片以附件的形式进行发送电子邮件,使用该功能之前用户必须在扫描设置里面选择发送电子邮件的方式,并设置好相应的参数。如果是用户以网页方式登陆邮箱,请输入邮箱的网址;如果是以客户端软件登陆邮箱,请先指定对应的客户端软件程序,如果不指定,则以OUTLOOK为客户端进行发送。

网络传真
    打开网络传真的网页,用户可以把高拍仪处理后的图片通过网络传真发送出去,使用该功能之前用户必须在该网站上注册。

退出
    使用完本软件后,该菜单可以直接退出本软件。

    编辑菜单


    本菜单的内容主要是控制各种操作过程,主要提供了以下的功能操作,包括:撤消、重复。



撤消
    在对上一步或者是上几步图片编辑操作不满意时,可以通过撤消进行返回到上一步或者上几步的状态。注意:该菜单在当前图片没有进行操作之前为灰色,表明当前图片没有进行过任何操作,不能使用撤消功能。撤销的步数最多为8次。

重复
    在进行了撤消操作后,用户就可以使用重复操作进行恢复后一步的操作了。其中重复的操作步数和撤消了几步是相关联的。

    视图菜单


    本菜单栏主要是改变当前视图中的各种显示特性,方便用户进行各种操作。内容包括:放大视图、缩小视图、实际大小、移动图片、自由选择、添加文字、矩形框选、设置扫描尺寸、全屏显示、转换视图等。



放大视图
    放大显示当前图片进行显示。

缩小视图
    缩小显示当前图片进行显示。

实际大小
    以图片的实际像素尺寸进行显示。

移动图片
    如果当前图片显示的大小超出了显示的范围,则可以通过本工具对图片进行移动来显示图片的不同部分,选用本工具后,可以按住鼠标左键往你想要的方向进行拖动。

自由选取
    本工具可以对当前图片进行部分选取,选用本工具后,可以按住鼠标左键进行拖动,当松开鼠标左键时,会自动形成一个封闭的选框,框内为已经选取的图片范围。

添加文字

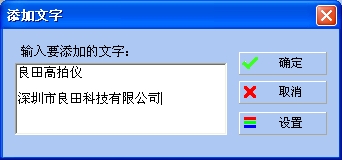

    本工具可以在当前图片上面添加上一些文字。点击本菜单后,弹出一个对话框,如下图所示,



    在输入框输入你想要添加的文字(如果要改变文字的字体和颜色,可以按文字设置按钮进行设置),按确定后,在图片上面点击你要放置文字的位置,就可以把文字添加到图片上了。

矩形框选
    可以在当前图片上画一个矩形的选框。选择本菜单后,按住鼠标左键拖动,框选出用户想要的矩形区域,松开左键,矩形框固定下来。

设置尺寸
    设置尺寸主要是设置扫描图片的图片尺寸。当用户只需要扫描视频范围中的一部分时,用户可以进行设置,设置好后,以后的每次扫描都可以得到用户需要的那一部分。使用过程为:

1、 扫描一张图片;
2、 在图片编辑视图中打开这张图片;
3、 使用矩形框选工具在图片上框选出用户需要的那一部分;
4、 点击设置尺寸按钮;
5、 在“扫描”->“图片大小”下勾选“预设”;
6、 扫描图片。

全屏显示
    把图片编辑视图或者视频预览视图以全屏的方式进行显示,并保留操作菜单方便用户操作。

转换视图
    在视频预览视图和图片编辑视图之间进行转换,可以直接按快捷键“C”进行转换。
    注意:当焦点在热键栏视图中时不能使用该快捷键。

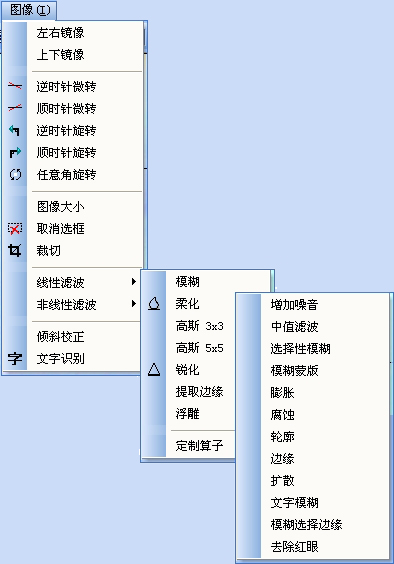

    图像菜单


    本菜单栏主要是对当前图片进行各种处理,内容比较多,详细内容请参考各功能菜单项。



左右镜像
    对当前图片进行左右反转处理,处理后,原图片的左边变为右边的内容。

上下镜像
    对当前图片进行上下反转处理,处理后,原图片的顶部变为底部的内容。

逆时针微转
    对当前图片进行逆时针旋转0.5°。

顺时针微转
    对当前图片进行顺时针旋转0.5°。

逆时针旋转
    对当前图片进行逆时针旋转90°。

顺时针旋转
    对当前图片进行顺时针旋转90°。

任意角旋转

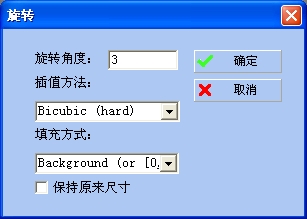

    对当前图片进行旋转操作,旋转的角度可以由用户指定。点击该菜单项后,会弹出一个对话框,如下图所示。



    在这个对话框中,用户可以输入旋转的度数,选择插值方法和填充方法,也可以选择保持原来尺寸选项。按确定就可以实现图片旋转了。

图像大小

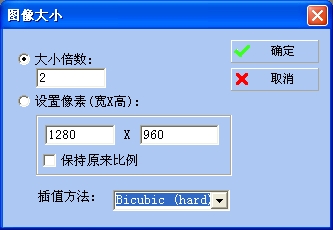

    对当前图片的实际大小进行改变。点击该菜单项后,弹出改变图像大小对话框,如下图所示。



    用户可以选择改变图像大小倍数或者是直接指定图片的宽和高进行改变,在选用直接指定宽和高的选项下,如果勾选了操持原来比例选项,则只需要在修改宽或高的其中之一,选择不同的插值方法,对图片的效果有较大影响,用户可以根据自己的需要选用不同的插值方法。

取消选框
    取消已经框选的内容,表明不能进行对已经选择的范围进行操作。

裁切
    当已经框选了图片内容后,可以把选框以外的内容去掉,只保留选择框以内的内容。

线性滤波
    本菜单栏的内容主是要针对图像作线性滤波处理。

模糊
    可以对图像进行深度柔化。

柔化
    可以对图像中的硬边进行柔化,使图像变得柔和。

高斯3x3
    对图像进行加权平均计算,使用3x3的矩阵算子,使图片变得柔和。

高斯5x5
    对图像进行加权平均计算,使用5x5的矩阵算子,使图片变得柔和。

锐化
    增强图像的边缘效果,使得边缘部分变得更明显。

提取边缘
    对图像中的边缘信息进行提取,方便用户查看边缘。

浮雕
    使图片呈现浮雕效果。

定制算子
    设置对图像进行运算的矩阵算子,以实现专业人士的需求。

非线性滤波
    本菜单栏的内容主是要针对图像作非线性滤波处理。

增加噪音
    增加图像的杂点。

中值滤波
    中值滤波法是一种非线性平滑技术,它将每一象素点的灰度值设置为该点某邻域窗口内的所有象素点灰度值的中值.
实现方法:
1:通过从图像中的某个采样窗口取出奇数个数据进行排序
2:用排序后的中值取代要处理的数据即可
    中值滤波法对消除椒盐噪音非常有效,在光学测量条纹图象的相位分析处理方法中有特殊作用,但在条纹中心分析方法中作用不大。
    中值滤波在图像处理中,常用于用来保护边缘信息,是经典的平滑噪声的方法。

选择性模糊
    对部分图像进行轻度的模糊。

模糊蒙版
    对蒙版进行模糊,可以起到一定锐化作用。

膨胀
    对图像的边缘进行膨胀处理,使细小的线条可以变得更清楚。

腐蚀
    对图像的边缘进行腐蚀处理,使较粗的线条可以变得更细小。

轮廓
    勾画出图像中的轮廓。

边缘
    保留图像中的边缘。

扩散
    扩散图像中的像素,得到一种透过磨砂玻璃的效果。

文字模糊
    使文字变得模糊。

模糊选择边缘
    对选择框的边缘进行模糊操作。此菜单要在有选择区域存在的前提下才有用。

去除红眼
    去除照片中的的红眼现象。使用前应先使用自由选取工具选择红眼的范围。

倾斜校正
    自动对文档图像进行倾斜校正。倾斜角度较大时,请使用任意角度旋转功能,在倾斜角度较小时,亦可以使用顺时针微转、逆时针微转功能,这样效果更佳。

文字识别
    将带有文字的图片中的文字进行识别提取,方便用户获取图片中的文字,使用户摆脱烦恼的打字工作。
    注意:使用前应该尽量把图片的方向调整好,不要倾斜,这样可以得到更佳的识别效果。

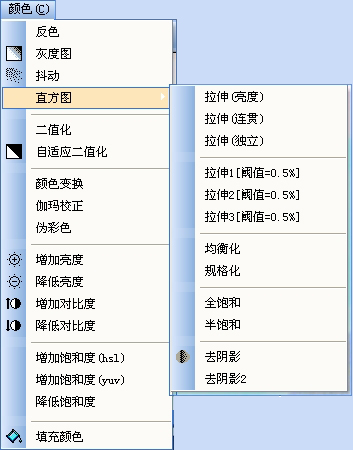

    颜色菜单


    本菜单栏主要是针对图像的颜色进行各种处理。具体请参考各功能的详细介绍。



反色
    把当前图像中的颜色中的R、G、B各彩色分量取反的技术就是图像的反色处理,效果如同照片中的底片效果。

灰度图
    当前彩色图像采用256级的灰度值显示,效果如同黑白电视的效果。

抖动
    使用密度不同的黑色点来表示图像的灰度值。

直方图
    根据对图像像素中的红、绿、蓝三种颜色分量的在图像中所占的比例来调整图像的质量。

拉伸(亮度)
    直方图拉伸的主要作用就是将灰度间隔小的图像的灰度间隔扩大,以便于观察图像。本菜单的功能是主要是对亮度参数进行拉伸。

拉伸(连贯)
    直方图拉伸的主要作用就是将灰度间隔小的图像的灰度间隔扩大,以便于观察图像。本菜单的功能是主要是进行直方图连贯拉伸。

拉伸(独立)
    直方图拉伸的主要作用就是将灰度间隔小的图像的灰度间隔扩大,以便于观察图像。本菜单的功能是主要是进行直方图独立拉伸。

拉伸1[阈值=0.5%]
    直方图拉伸的主要作用就是将灰度间隔小的图像的灰度间隔扩大,以便于观察图像。

拉伸2[阈值=0.5%]
直方图拉伸的主要作用就是将灰度间隔小的图像的灰度间隔扩大,以便于观察图像。

拉伸3[阈值=0.5%]
    直方图拉伸的主要作用就是将灰度间隔小的图像的灰度间隔扩大,以便于观察图像。

均衡化
    直方图均衡化处理是把原始图像的灰度直方图从比较集中的某个灰度区间变成在全部灰度范围内的均匀分布。直方图均衡化就是对图像进行非线性拉伸,重新分配图像像元值,是一定灰度范围内的像元数量大致相同。直方图均衡化就是把给定图像的直方图分布改变成“均匀”分布直方图分布。

规格化
    将原直方图调整为事先规定的形式,然后按该形式直方图调整原图像的一种图像处理技术。

全饱和
    更改图片的饱和度为全饱和状态。

半饱和
    更改图片的饱和度为半饱和状态。

去阴影
    去除图片中的阴影部分。

去阴影2
    去除图片中的阴影部分。

二值化
    图像的二值化处理就是讲图像上的点的灰度置为0或255,也就是讲整个图像呈现出明显的黑白效果。即将256个亮度等级的灰度图像通过适当的阈值选取而获得仍然可以反映图像整体和局部特征的二值化图像。
    点击该项菜单后,本系统会计算当前图片的直方图分布情况而给出一个参考阈值,用户可以在阈值输入框内输入该阈值,也可以在输入框内输入用户想要的阈值。

自适应二值化
    图像的二值化处理就是讲图像上的点的灰度置为0或255,也就是讲整个图像呈现出明显的黑白效果。即将256个亮度等级的灰度图像通过适当的阈值选取而获得仍然可以反映图像整体和局部特征的二值化图像。
点击该项菜单后,本系统会计算当前图片的直方图分布情况而使用合适的阈值对当前图片进行二值化处理。

颜色变换
    转变图片的颜色。变换的方式有三种:调整图片的色调、饱和度、混合度来进行变换,调整图片的RGB颜色分量来进行变换,调整图片的亮度来变换颜色。

伽玛校正
    伽玛校正就是对图像的伽玛曲线进行编辑,以对图像进行非线性色调编辑的方法,检出图像信号中的深色部分和浅色部分,并使两者比例增大,从而提高图像对比度效果。

伪彩色
    可以将灰度图片添加上彩色。人对灰度微小变化不敏感,对彩色微小变化极为敏感。伪彩色就是利用此特性把不敏感的灰度信号映射为彩色信号以增强人对图象中细微变化的分辨率。

增加亮度
    增加图片的亮度。

降低亮度
    降低图片的亮度。

增加对比度
    增加图片的对比度。

降低对比度
    降低图片的对比度。

增加饱和度(hsl)
    改变hsl参数来增加图片的饱和度。

增加饱和度(yuv)
改变yuv参数来增加图片的饱和度。

降低饱和度
    降低图片的饱和度。

填充颜色
    当已经框选了图片内容后,填充选中的颜色。颜色设置方式: 1 、利用热键栏视图的拾色器吸取的图片中的颜色 2 、点击热键栏视图的颜色显示框后在弹出的界面选择。

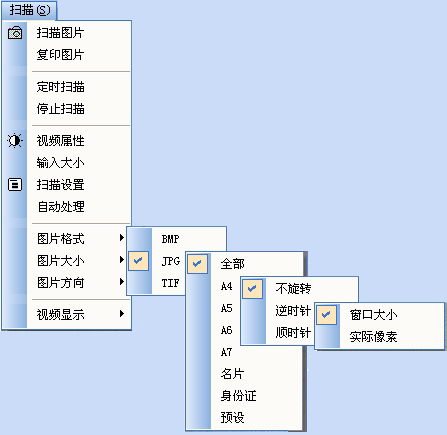

    扫描菜单


    本菜单栏主要是对视频图像和扫描功能的各种操作。详细请看各功能菜单说明。



扫描图片
    对当前视频视图中的图像进行扫描,结果为一张图片文件,并且自动以缩略图的形式显示在图像列表视图上,方便用户查看。

复印图片
    对当前视频视图中的图像直接在打印机上打印输出。选择该项菜单时,将会弹出一个对话框,用户可以选择不同的打印机进行打印输出。注意:打印出来的图像效果是在视频中看到的图像旋转90°后打印输出的。

定时扫描
    每隔一定的时间进行一次扫描图片操作,具体时间间隔可以在扫描设置对话框里进行设置。

停止扫描
    在打开定时扫描后,必须在不再需要扫描时停止扫描。

视频属性
    对视频的效果进行设置,包括亮度、对比度、曝光度等等进行操作,这样可以使扫描出来的图片达到最佳效果。

输入大小
    设置视频的输出大小。

扫描设置

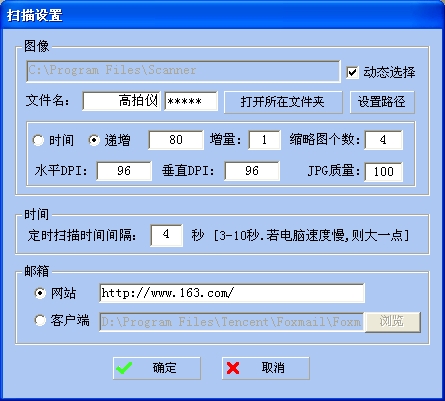

    主要是对扫描图片的名称、命名方法、保存路径,JPG压缩比例,定时扫描的时间间隔、发送邮件等信息进行设置和修改。如下图所示。

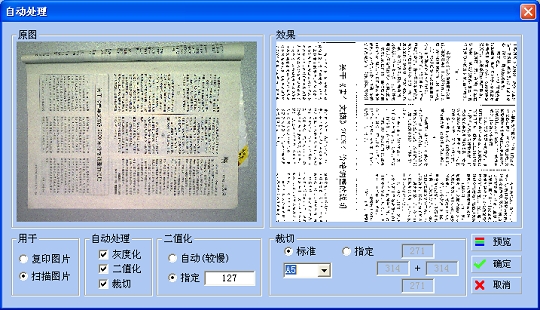

自动处理
    扫描图片或复印图片前设置或修改灰度、裁切、二值化的处理信息,设置完成后扫描出来的图片按预览框中的效果进行保存。



图片格式
    本菜单为勾选项。选择扫描图片的保存格式,各种图片格式请参考图片格式的介绍。

图片大小
    本菜单为勾选项。对扫描图片大小进行设置,设置好大小尺寸后,扫描出来的图片就按预先设置好的大小尺寸进行保存,其中选项有:全部、A4、A5、A6、A7、名片、身份证、预设,这八个选项。
其中:
全部:是指扫描出来的图片和在预览视图中看到的范围一样大,所有能看到的范围在扫描出来的图片也一样可以看到;

A4:扫描出来的图片正好为一张A4纸平放在底座中央时的范围大小;
A5:扫描出来的图片正好为一张A5纸平放在底座中央时的范围大小;
A6:扫描出来的图片正好为一张A6纸平放在底座中央时的范围大小;
A7:扫描出来的图片正好为一张A7纸平放在底座中央时的范围大小;
名片:扫描出来的图片正好为一张标准名片平放在底座中央时的范围大小;
身份证:扫描出来的图片正好为一张二代身份证平放在底座中央时的范围大小;
预设:用户可以自己设置自己想要的扫描图片尺寸。该选项通常情况下为灰色,必须在已经设置好尺寸后才能选用该选项,设置的方法请参考设置尺寸。

图片旋转
    本菜单为勾选项。视频视图窗口的方向是固定的,如果要对扫描出来的图片进行旋转,则可以在此勾选菜单项中进行有需要的勾选,主要有三个可选项,包括:不旋转、顺时针和逆时针。

不旋转:按照目前视频预览视图中的方向进行扫描图片;
顺时针:按照目前视频预览视图中的方向顺时针旋转90°进行扫描图片;
逆时针:按照目前视频预览视图中的方向逆时针旋转90°进行扫描图片。

视频显示
    可以选择合适的视频预览尺寸,方便各种操作。可以选择的选项有:
窗口大小:视频预览尺寸根据用户界面大小进行显示;
实际像素:视频预览尺寸按照视频的实际输出大小进行显示。

    工具菜单


    提供了一些相关的工具给有需要的用户使用。



截图
    提供一个截取电脑屏幕部分为图片的工具。

PDF转换
    提供一个图片转换为PDF文件的工具。

视频录像
    提供一个视频录像的工具。

图片管理
    提供一个图片文件管理的专门工具。

    帮助菜单




关于软件
    关于本软件的说明。

使用帮助
    打开本帮助文件。

公司网站
    进入深圳市良田科技有限公司的网站。

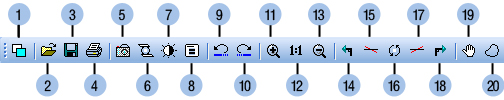

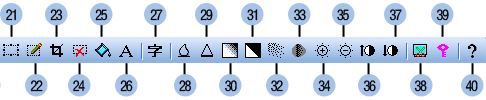

    工具栏







1-> 转换视图 14-> 逆时针旋转90度 27-> 文字识别
2-> 打开图片 15-> 逆时针微转 28-> 柔化
3-> 保存图片 16-> 任意角度旋转 29-> 锐化
4-> 打印图片 17-> 顺时针微转 30-> 灰度图
5-> 扫描图片 18-> 顺时针旋转90度 31-> 自适应二值化
6-> 复印图片 19-> 移动图片 32-> 抖动
7-> 视频属性 20-> 自由选取 33-> 去阴影
8-> 扫描设置 21-> 矩形框选 34-> 增加亮度
9-> 撤消 22-> 设置尺寸 35-> 降低亮度
10-> 重复 23-> 裁切 36-> 增加对比度
11-> 放大视图 24-> 取消选框 37-> 降低对比度
12-> 实际大小 25-> 填充颜色 38-> 截图
13-> 缩小视图 26-> 添加文字 39-> 图片管理
